ilustrasi soft-story
Sekarang, misalkan kita guncang meja tersebut ke arah horizontal secara acak dan bolak balik. Dengan goncangan yang sama, ternyata kedua tumpukan batu mempunyai perilaku yang berbeda. Tumpukan pertama bisa saja masih bertahan selama goncangan berlangsung. Akan tetapi tumpukan kedua sudah runtuh akibat lapisan batu bata “palsu” yang ada di tengah-tengah tadi yang tidak kuat menahan gaya dorong “fiktif” yang bekerja secara lateral dan bolak balik.
Lapisan batu bata lunak ini bisa direpresentatifkan sebagai soft story. Jika lapisan lunak ini berada di lantai paling atas, tentu bukan masalah. Justru yang jadi masalah adalah kalau lantai lunak ini berada pada lapisan atau lantai yang paling bawah. Dan.. kenyataannya memang seperti ini yang banyak dijumpai di lapangan. Mengapa demikian?
Berikut ini kami coba berikan dua contoh faktor yang menyebabkan keruntuhan karena pengaruh soft story.
A. Kekakuan Dinding Bata Diabaikan.
Gedung-gedung tinggi yang bertipe gedung perkantoran, hotel, atau apartemen, khususnya di kota-kota besar, pada umumnya mempunyai lobi yang berada di lantai dasar atau lantai ground. Ciri-ciri lantai lobi adalah :
- Tinggi antar lantainya biasanya lebih besar daripada lantai tipikal di atasnya. Arsitek biasanya menginginkan hal ini agar ruangan lobi terlihat lebih besar, luas, dan megah.
- Karena ingin luas, maka di lantai lobi, penggunaan dinding bata relatif lebih sedikit daripada di lantai-lantai atas yang memang membutuhkan dinding-dinding sekat antar ruangan.

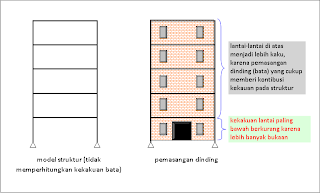

Lantai lunak akibat bukaan yang lebih banyak
Akibatnya, seperti yang terlihat pada gambar di atas, lantai paling bawah menjadi lantai yang paling lunak (kurang kaku) dibandingkan lantai di atasnya. Salah satu solusinya adalah menambah ukuran kolom sebesar mungkin sehingga bisa mengimbangi kekakuan-kekakuan lantai di atasnya.
B. Kekeliruan Antara Desain dan Pelaksanaan

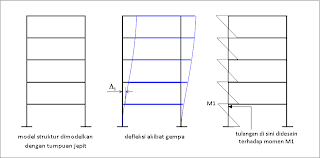

Tumpuan didesain sebagai jepit
Kenyataannya, tumpuan berperilaku sendi
Contoh di atas adalah contoh kasus yang sepele namun dampaknya luar biasa. Tumpuannya didesain jepit, akan tetapi pada pelaksanaannya, justru tumpuan tersebut berperilaku sendi.
Kenapa sih tumpuan itu bisa sendi? Ada beberapa penyebabnya, antara lain:
1. Tidak ada yang mentransfer momen dari kolom ke pondasi.
Ketika menentukan sebuah tumpuan itu adalah jepit, maka perlu diperhatikan bahwa akan ada momen lentur di kaki kolom (tumpuan), dan.. harus ada yang bisa mentransfer momen tersebut ke pondasi dan terus ke tanah. Jika pondasinya tipe tiang (pile) baik itu pancang atau bor, setidaknya harus ada pilecap yang cukup kuat untuk menahan momen dari kolom tersebut. Jika pondasinya pondasi tapak, sebaiknya kolom tidak didesain sebagai jepit. Pondasi tapak tidak efektif dalam menahan momen lentur akibat reaksi tumpuan jepit.
2. Pondasi tidak didesain untuk menahan momen.
Kadang pondasi tapak sudah didesain untuk menahan momen, tetapi pada kenyataannya, jika ada momen yang terjadi pada pondasi, akan ada perbedaan tekanan pada tanah di daerah ujung-ujung pondasi. Akibatnya bisa terjadi perbedaan settlement. Jika ada perbedaan settlement di ujung-ujung pondasi tapak, maka akan timbul rotasi. Adanya rotasi menyebabkan perilaku jepit menjadi tidak sempurna lagi.
Rotasi pada pondasi tapak mengurangi kekuatan penjepitan
Kurang lebih 2 hal itulah yang paling banyak menyebabkan kegagalan soft-story. Lantas, apa yang sebaiknya dilakukan oleh perencana?
* Lantai yang dianggap “lunak” sebaiknya kekakuan kolomnya agak dilebihkan. Berbicara kekakuan artinya kita berbicara tentang variabel E, I, dan L. Menaikkan E berarti meninggikan mutu beton, hal ini relatif jarang dilakukan jika hanya mau meningkatkan kekauan satu lantai saja. Mengurangi nilai L (tinggi antar lantai) juga sulit dilakukan karena tinggi lantai yang sudah ditentukan oleh arsitek biasanya tidak bisa diubah lagi. Yang paling mungkin adalah menambah momen inersia, I, yaitu dengan memperbesar ukuran kolom. Hal ini memang membutuhkan koordinasi dengan pihak arsitek.
* Yang paling ideal adalah, kekakuan dinding bata juga sebaiknya dimasukkan ke dalam perhitungan. Akan tetapi di Indonesia khususnya, belum ada pedoman mengenai hal ini, apalagi dalam perencanaan bangunan tahan gempa. Sebenarnya boleh saja kita tidak memasukkan kekauan dinding bata ke dalam perhitungan, akan tetapi hal ini berarti dalam pelaksanaannya nanti dinding bata tersebut harus “terlepas” (tidak diikat) dari struktur utama. Hal ini tentu sangat berbahaya karena dinding tersebut sewaktu-watu bisa rubuh dan menimpa orang yang ada di dekatnya.
* Jika pondasinya tidak didesain untuk menahan momen, sebaiknya tidak menggunakan tumpuan jepit.[]
